コインベンダー CV-3

豊富なオプションに対応

機能性

  • コンパクトなデザイン(当社従来品比)
  • 5円対応機能付(循環型)
  • サービスキーにより無料モードへの切替が可能
  • 販売履歴などをSDカードに書き出し可能
  • 課金インターフェイスはパラレル通信・シリアル通信に対応

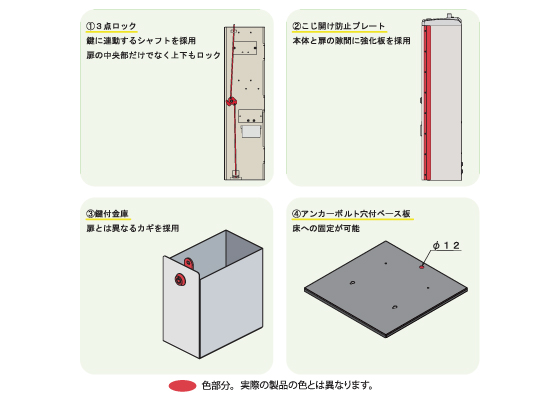

セキュリティ(防犯性)

3点ロック

鍵に連動するシャフトを採用
窓の中央部だけでなく上下もロック

こじ開け防止プレート

本体と扉の隙間に強化板を採用

鍵付金庫

扉と異なる鍵を採用

アンカーボトル穴付ベース板

床への固定が可能

千円札キット

  • 挿入可能枚数の選択が可能(設定により4枚まで)
  • LED付で分かりやすい挿入口
  • スタッカー(紙幣金庫)に95枚収納可能

領収書キット

  • お客様(エンドユーザー)の利用目的に合せたカスタマイズが可能
  • 作成した設定情報をSDカードで装置に登録が可能

プリペイドカードベンダー

  • プリペイドカードベンダー
    「CR-1S」と併設できます(別途併設キットをお求めください)

製品用途

  • コピー機、印刷機、プリンター
  • 各種証明書発行
  • 写真プリント、コンテンツプリント
  • 自動販売機器
  • 時間貸し機

※各種さまざまな機器の課金デバイスとしてご活用ください

仕様一覧

製品改良のため、仕様および機能の一部を予告なく変更する場合があります。あらかじめご了承ください。

型式
コインベンダー CV-3
投入可能硬貨
5円・10円・50円・100円・500円
投入可能紙幣
(千円札キット装着時)
新千円札
金額/ステータス表示
5桁7セグメントLED(緑)
ご利用できますLED(緑)
お金を入れてくださいLED(緑)
つり銭切れ(赤)5円・10円・100円
価格設定種類
パラレル課金仕様:4価格
シリアル(PC制御)課金仕様:無制限
販売価格設定
10円モード10円〜9,990円10円単位
  5円モード:  5円〜9,995円5円単位
最大投入金額
標準:13,825円5円×5枚・10円×40枚・50円×18枚・100円×30枚・500円×19枚
千円札キット装着時:14,825円〜17,825円千円札紙幣×1枚〜4枚
金庫容量
硬貨:1,900枚10円硬貨換算時の金庫収納枚数
紙幣:95±20千円札キット装着時、千円官封紙幣使用、スタッカーへ収納
釣銭収納量
自動補給:5円×95枚・10円×92枚・50円×82枚・100円×77枚・500円×70枚
動作モード
通常販売モード
サービスモード無料販売
管理/保守モード
集計機能
積算販売金額:価格別・トータル0~99,999,999円5円または10円単位
積算販売枚数:価格別・トータル0~99,999,999枚
※サービスモード使用時は積算販売枚数のみ積算
管理・保守機能
販売履歴の収集
販売価格の設定
F/Wの更新
領収書の印字する店名設定
消費電力
(動作時/待機時)
標準約10.9W 0.22A/約4.5W 0.09A
千円札キット装着時約16.7W 0.32A/約5.2W 0.10A
領収書キット装着時:約14.2W 0.28A/約5.7W 0.11A
千円札キット+領収書キット装着時:約17.9W 0.35A/約6.6W 0.13A
使用環境
温度5℃~40℃
湿度35%~75%RH結露なきこと)
寸法
幅×奥行×高さ
本体:188×181×747㎜突起部、ベース部を含まず
ベース部:320×320×10㎜
重さ
本体約12.4㎏(オプション非装備時)
I/F仕様
標準パラレル I/F:フォトカプラ入力(×5 予備×5)、オープンコレクタ出力(×1)
標準シリアル I/F:RS-232C専用プロトコル(ハーネス:D-SUB9Pinオス)
その他 併設 I/F:(入力×1、出力×1)、予備(出力×1)、SDカード(F/W更新、メモリスイッチ設定、領収書イメージ登録等)
付属品
取扱説明書ベース板扉用鍵金庫用鍵サービス/販売用鍵
オプション
領収書キット千円札キットプリペイドカードベンダー併設キット

CV-3 三面図
